Pożar rzadko daje dużo czasu na reakcję. Im wcześniej zostanie wykryty dym, wzrost temperatury lub inne niepokojące zjawisko, tym szybciej można rozpocząć ewakuację i uruchomić zabezpieczenia przewidziane dla danego obiektu. Właśnie dlatego sygnalizacja pożaru powinna tworzyć spójny system, a nie być przypadkowym zestawem czujek i sygnalizatorów.
W polskich przepisach stosuje się przede wszystkim określenie system sygnalizacji pożarowej, czyli SSP. Skrót SAP jest natomiast powszechnie używany w odniesieniu do sygnalizacji lub alarmu pożarowego. Niezależnie od nazwy liczy się skuteczność całego rozwiązania: prawidłowa detekcja, szybkie przekazanie alarmu, czytelna informacja o miejscu zagrożenia oraz przewidywalna reakcja pozostałych instalacji.
W Arpol podchodzimy do tego zagadnienia szerzej. Tradycyjny SSP może zostać uzupełniony o obrazowanie termowizyjne, zdalne monitorowanie temperatury i analizę obrazu, a sygnały alarmowe mogą być integrowane na jednej platformie VMS lub PSIM. Dzięki temu operator nie tylko otrzymuje komunikat, lecz także zyskuje dodatkowe informacje potrzebne do sprawnej oceny sytuacji.
System sygnalizacji pożarowej służy do automatycznego wykrywania oznak pożaru, odbierania sygnałów z ręcznych ostrzegaczy oraz wskazywania miejsca, w którym powstał alarm. Jego centralnym punktem jest centrala analizująca informacje napływające z urządzeń rozmieszczonych w obiekcie. Po wykryciu zagrożenia system może uruchomić alarmowanie użytkowników, przekazać zdarzenie do monitoringu i wysłać polecenia do współpracujących instalacji.
Najważniejszym zadaniem SSP jest skrócenie czasu pomiędzy pojawieniem się zagrożenia a rozpoczęciem odpowiednich działań. Szybka sygnalizacja pożaru pozwala wcześniej ostrzec osoby znajdujące się w budynku, rozpocząć ewakuację i uruchomić zabezpieczenia opisane w scenariuszu pożarowym.
Trzeba przy tym wyraźnie zaznaczyć, że SSP nie gasi pożaru samodzielnie. Odpowiada przede wszystkim za wykrywanie, alarmowanie, przekazywanie informacji oraz inicjowanie określonych reakcji. Może więc współpracować ze stałymi urządzeniami gaśniczymi, ale nie należy utożsamiać go z instalacją odpowiedzialną za gaszenie.
Uzupełnieniem klasycznej detekcji mogą być kamery termometryczne. Rejestrują promieniowanie podczerwone emitowane przez obiekty, dzięki czemu pozwalają obserwować różnice temperatur niezależnie od światła widzialnego. Rozwiązanie może działać w dzień, w nocy i w całkowitej ciemności. Odpowiednio skonfigurowane funkcje analityczne umożliwiają wygenerowanie ostrzeżenia po przekroczeniu ustalonego progu temperatury albo po wykryciu jej zbyt szybkiego wzrostu.
Technologie Axis i rozwiązania integrowane z platformami takimi jak Genetec nie zastępują tradycyjnych czujek dymu ani wymaganego SSP. Mogą jednak rozszerzyć ochronę o wczesne wykrywanie nieprawidłowości cieplnych, wizualną weryfikację zdarzeń i automatyczne reakcje systemu dozoru wizyjnego po otrzymaniu alarmu z centrali.
Z jakich elementów składa się system sygnalizacji pożaru?
Zakres instalacji musi odpowiadać architekturze, sposobowi użytkowania i warunkom panującym w konkretnym obiekcie. Z tego powodu nie każdy system sygnalizacji pożaru będzie zawierał identyczną liczbę i kombinację urządzeń. Podstawowe znaczenie mają jednak elementy odpowiedzialne za wykrywanie, analizowanie, alarmowanie i przekazywanie poleceń.
W skład SSP mogą wchodzić:

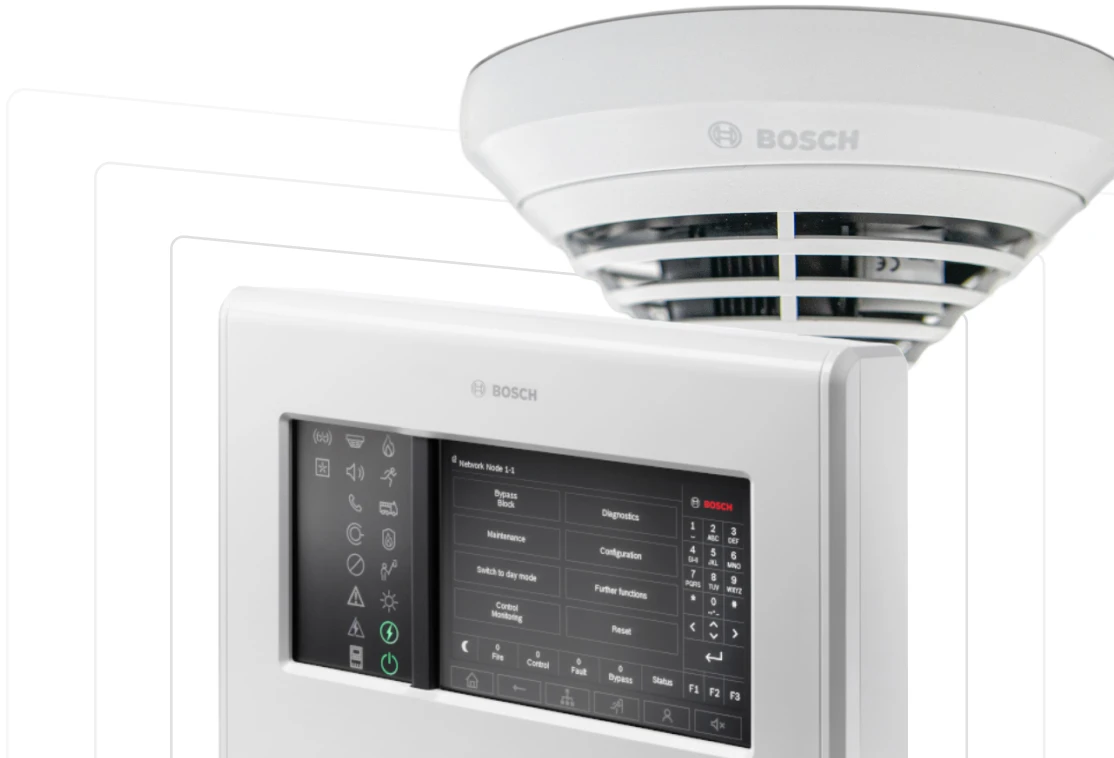

- centrala sygnalizacji pożarowej, która zasila i nadzoruje elementy systemu, identyfikuje alarmy, wskazuje ich lokalizację oraz informuje o wykrytych uszkodzeniach,
- punktowe czujki dymu i ciepła, czujki wielokryterialne, liniowe oraz systemy zasysające dobierane do rodzaju chronionej przestrzeni,
- ręczne ostrzegacze pożarowe, czyli ROP, umożliwiające osobie znajdującej się w obiekcie ręczne wywołanie alarmu,
- sygnalizatory akustyczne i optyczne, których zadaniem jest ostrzeganie użytkowników budynku,
- moduły wejść i wyjść, za pośrednictwem których SSP odbiera informacje oraz przekazuje polecenia do innych instalacji,
- urządzenia transmisji alarmów pożarowych i sygnałów uszkodzeniowych,
- zasilanie podstawowe i rezerwowe pozwalające zachować wymagane działanie systemu.
W nowoczesnym środowisku bezpieczeństwa informacje z SSP mogą być prezentowane razem z obrazem z kamer. Po otrzymaniu alarmu platforma VMS lub PSIM może wyświetlić operatorowi właściwy obszar, uruchomić przewidzianą procedurę i uporządkować kolejne zadania. Zmniejsza to ryzyko chaosu informacyjnego w sytuacji, w której liczy się szybka i świadoma reakcja.
Dodatkową warstwę ochrony mogą tworzyć sieciowe kamery termowizyjne Axis. Kamery termometryczne pozwalają kontrolować temperaturę w zdefiniowanych, również wielokątnych obszarach detekcji. Metadane temperaturowe mogą być wykorzystywane do obserwowania trendów i wykrywania zmian poprzedzających awarię lub rozwój zagrożenia. Takie rozwiązanie znajduje zastosowanie między innymi przy monitorowaniu instalacji elektrycznych, maszyn, urządzeń oraz rozległych obszarów przemysłowych.
Każdy obiekt wymaga indywidualnego podejścia do detekcji, alarmowania i integracji systemów bezpieczeństwa. Skonsultuj z nami swoje potrzeby i sprawdź, jakie rozwiązanie najlepiej sprawdzi się w Twoim budynku.
Jak zaprojektować skuteczny system sygnalizacji pożaru
Dobry projekt nie zaczyna się od wyboru modelu centrali czy liczby czujek. Punktem wyjścia są warunki ochrony przeciwpożarowej, przeznaczenie budynku, podział na strefy oraz przewidywany sposób rozwoju pożaru. Dopiero na tej podstawie można dobrać metody detekcji i zaplanować wszystkie reakcje systemu.
Rodzaj oraz rozmieszczenie czujek powinny uwzględniać wysokość i geometrię pomieszczeń, przeszkody, działanie wentylacji, sposób przemieszczania się powietrza oraz zjawiska występujące podczas normalnej pracy obiektu. Czujka odpowiednia do biura nie musi sprawdzić się w kuchni, zapylonej hali albo magazynie wysokiego składowania.
Projekt SSP powinien określać między innymi linie dozorowe, sposób zasilania, lokalizację centrali, zakres sygnalizacji oraz wszystkie sterowania. Należy też przewidzieć możliwość obsługi i testowania elementów. Urządzenia zamontowane w trudno dostępnych miejscach nadal muszą być regularnie sprawdzane, dlatego dostęp serwisowy warto uwzględnić już na etapie koncepcji.
Istotną częścią dokumentacji jest scenariusz pożarowy. Opisuje on, co powinno wydarzyć się po otrzymaniu konkretnego sygnału: gdzie zostanie uruchomione alarmowanie, które drzwi lub bramy zmienią stan, jak zareagują windy i wentylacja oraz jakie informacje otrzyma personel. Powiązana z nim matryca sterowań porządkuje zależności pomiędzy SSP a pozostałymi instalacjami.
Jeżeli ochrona ma zostać uzupełniona o obrazowanie termowizyjne, trzeba wyznaczyć obszary wymagające kontroli, określić oczekiwany sposób alarmowania oraz uwzględnić warunki obserwacji. Kamera termometryczna może ostrzegać o przekroczeniu temperatury albo jej gwałtownym wzroście, ale zasady reakcji muszą być dopasowane do monitorowanego procesu i rzeczywistych warunków pracy.
Urządzenia przeciwpożarowe wykonuje się zgodnie z projektem uzgodnionym przez rzeczoznawcę do spraw zabezpieczeń przeciwpożarowych. Przed rozpoczęciem użytkowania należy przeprowadzić odpowiednie próby i badania. Odbiór nie powinien kończyć się na sprawdzeniu komunikatu centrali. Musi obejmować także funkcjonalne testy powiązanych sterowań.
Integracja sygnalizacji pożaru z innymi systemami bezpieczeństwa
Sam alarm jest dopiero początkiem reakcji. Skuteczna integracja pozwala przekształcić informację o zagrożeniu w uporządkowany ciąg działań: od detekcji i weryfikacji, przez alarmowanie i ewakuację, aż po ograniczanie rozwoju pożaru.
System SSP może współpracować z dźwiękowym systemem ostrzegawczym, oddymianiem oraz urządzeniami zabezpieczającymi drogi ewakuacyjne przed zadymieniem. Możliwe jest również sterowanie drzwiami i bramami przeciwpożarowymi, zwalnianie przejść objętych kontrolą dostępu, odpowiednie kierowanie windami czy wyłączanie wentylacji i wybranych urządzeń technologicznych.
Integracja może obejmować również system dozoru wizyjnego. Po odebraniu sygnału z centrali SAP platforma może automatycznie:
- wyświetlić obraz z kamer obejmujących strefę alarmu,
- skierować właściwe kamery na zaprogramowane pozycje,
- przedstawić operatorowi informacje potrzebne do weryfikacji zdarzenia,
- uruchomić procedurę postępowania i kolejne zadania dla personelu,
- uporządkować informacje pochodzące z różnych systemów bezpieczeństwa.
Platformy VMS i PSIM, w tym rozwiązania Genetec, pomagają budować wspólne środowisko zarządzania zdarzeniami. Nie przejmują funkcji certyfikowanej centrali SSP, lecz pozwalają przedstawić sygnały w czytelniejszym kontekście. Operator może zobaczyć alarm razem z obrazem i informacją o lokalizacji, zamiast przełączać się pomiędzy niezależnymi aplikacjami.
Także kamery termowizyjne Axis mogą stanowić część szerszej koncepcji bezpieczeństwa. Pozwalają wykrywać sygnały cieplne niewidoczne gołym okiem i monitorować duże obszary niezależnie od oświetlenia. W obiektach przemysłowych mogą wspierać obserwację urządzeń, instalacji elektrycznych i miejsc, w których wzrost temperatury może świadczyć o rozwijającym się problemie.
Kolejność działań, zakres automatyzacji i ewentualne opóźnienia muszą wynikać ze scenariusza pożarowego. Żadne sterowanie nie powinno być wdrażane wyłącznie dlatego, że jest technicznie możliwe. W sytuacji alarmowej system ma działać przewidywalnie, a każda integracja powinna zostać objęta próbami funkcjonalnymi.
Fałszywy alarm może dezorganizować pracę obiektu, niepotrzebnie angażować personel i obniżać zaufanie użytkowników do systemu. Nie oznacza to jednak, że należy wyłączać problematyczne czujki albo dowolnie zmniejszać ich czułość. Takie działanie mogłoby opóźnić wykrycie rzeczywistego zagrożenia.
Podstawą jest właściwy dobór detekcji. Para wodna, pył, spaliny, aerozole i opary kuchenne mogą wpływać na pracę czujek dymu. W pomieszczeniach, w których zjawiska te występują regularnie, należy rozważyć inną metodę wykrywania, czujki wielokryterialne lub odpowiednio zaprojektowane profile czułości.
Znaczenie ma również rozmieszczenie urządzeń. Nawiewy, źródła pary, lokalne zapylenie i procesy technologiczne powinny być przeanalizowane przed wskazaniem punktów montażu. Nawet odpowiedni typ czujki może działać nieprawidłowo, jeżeli zostanie zainstalowany w miejscu narażonym na ciągłe zakłócenia.
Ryzyko nieuzasadnionych alarmów pomagają ograniczyć:
- regularne testowanie i czyszczenie urządzeń,
- kontrolowanie stopnia zabrudzenia czujek,
- analiza zdarzeń zapisanych w centrali,
- prowadzenie książki eksploatacji,
- sprawdzanie, czy zmienił się sposób użytkowania pomieszczeń,
- okresowa ocena przyjętych zasad detekcji.
Jeżeli projekt i scenariusz pożarowy na to pozwalają, może zostać zastosowane alarmowanie dwustopniowe. Alarm wstępny daje odpowiednio przygotowanemu personelowi możliwość weryfikacji sytuacji przed uruchomieniem kolejnego etapu. Procedura musi być jednak jednoznaczna i nie może prowadzić do niekontrolowanego opóźniania alarmu.
Dodatkową pomocą może być automatyczne wyświetlenie obrazu z kamer przypisanych do miejsca zdarzenia. Obserwacja wizyjna nie zastępuje działania SSP, ale dostarcza operatorowi informacji ułatwiających ocenę sytuacji. W wybranych zastosowaniach obrazowanie termowizyjne może natomiast wcześniej wskazać lokalne przegrzewanie się maszyny, instalacji lub urządzenia.
SSP może współpracować z monitoringiem wizyjnym, termowizją oraz platformami VMS i PSIM, zapewniając operatorowi pełniejszy obraz sytuacji. Porozmawiaj z ekspertami Arpol o możliwościach integracji systemów w Twoim obiekcie.
System powinien odpowiadać rzeczywistemu ryzyku, a nie wyłącznie powierzchni budynku czy założonemu budżetowi. Pod uwagę trzeba wziąć wysokość i układ przestrzeni, liczbę stref, warunki środowiskowe, dostępność obszarów nad sufitami oraz sposób wykorzystania poszczególnych pomieszczeń.
Biuro, kuchnia, centrum danych, hala zapylona i magazyn wysokiego składowania wymagają odmiennego podejścia. Różnić się mogą zarówno metody detekcji, jak i rozmieszczenie urządzeń czy sposób weryfikacji alarmów. W dużych przestrzeniach przydatne mogą być systemy liniowe, zasysające lub rozwiązania termowizyjne, jednak każdy przypadek wymaga indywidualnej analizy.
Przy wyborze systemu należy sprawdzić:
- wymaganą liczbę adresów i pojemność centrali,
- możliwość sieciowania oraz przyszłej rozbudowy,
- kompatybilność z istniejącymi instalacjami,
- zakres wymaganych sterowań i integracji,
- możliwość podłączenia do monitoringu pożarowego,
- dostępność serwisu, części i narzędzi diagnostycznych,
- warunki testowania oraz późniejszej konserwacji.
Kamery termometryczne mogą uzupełniać ochronę dużych obszarów i ważnych urządzeń. Dzięki konfigurowalnym strefom detekcji pozwalają kontrolować wybrane miejsca oraz generować ostrzeżenia związane z temperaturą. Dane mogą również wspierać analizę trendów i zdalne monitorowanie stanu infrastruktury. Nie należy jednak automatycznie traktować kamer jako zamiennika systemu SSP wymaganego dla danego obiektu.
W Arpol patrzymy na bezpieczeństwo całościowo: od rozpoznania potrzeb i doboru technologii po integrację sygnałów w środowisku ułatwiającym codzienną obsługę. Łączymy klasyczną sygnalizację pożaru z możliwościami kamer Axis oraz platformami integracyjnymi, w tym rozwiązaniami Genetec. Dzięki temu możemy zaplanować system, który nie tylko sygnalizuje zdarzenie, lecz także pomaga personelowi szybciej zrozumieć sytuację i wykonać przewidziane procedury.
Ostateczny zakres rozwiązania powinien zawsze wynikać z analizy ryzyka, dokumentacji i rzeczywistych warunków użytkowania. Dobrze dobrana technologia nie komplikuje pracy — porządkuje informacje, zwiększa kontrolę nad obiektem i wspiera ludzi wtedy, gdy czas reakcji ma szczególne znaczenie.
Najczęściej zadawane pytania (FAQ)
Czy system sygnalizacji pożaru jest obowiązkowy w każdym budynku?
Nie. Obowiązek stosowania SSP dotyczy określonych kategorii obiektów oraz progów wskazanych w przepisach. Obejmuje między innymi wybrane duże obiekty handlowe, teatry, kina, szpitale oraz wysokie i wysokościowe budynki użyteczności publicznej. Każdy obiekt należy zakwalifikować na podstawie jego funkcji, powierzchni, wysokości i liczby użytkowników. Autonomiczna czujka dymu nie jest tym samym co instalacja SSP.
Jak często należy wykonywać przeglądy sygnalizacji pożaru?
Przeglądy i konserwację wykonuje się w terminach określonych przez producenta, właściwe normy oraz dokumentację systemu, nie rzadziej jednak niż raz w roku. Roczny termin jest wymaganym minimum, a nie kompletnym harmonogramem wszystkich testów. Warunki panujące w obiekcie mogą uzasadniać częstsze sprawdzanie części instalacji. Wyniki czynności należy dokumentować w książce eksploatacji.
Ile kosztuje instalacja systemu sygnalizacji pożaru?
Nie ma jednej wiarygodnej ceny kompletnego SSP. Koszt zależy od liczby stref i urządzeń, rodzaju detekcji, wybranej centrali, okablowania, warunków montażu oraz zakresu integracji. W wycenie należy uwzględnić również projekt, wymagane uzgodnienia, programowanie, próby i dokumentację powykonawczą. Rzetelne określenie kosztu wymaga wizji lokalnej albo analizy kompletnej dokumentacji.
Czym różni się czujka dymu od czujki temperatury?
Czujka dymu reaguje na produkty spalania obecne w powietrzu, natomiast czujka ciepła uruchamia alarm po przekroczeniu określonej temperatury lub wykryciu odpowiedniego tempa jej wzrostu. Detekcja dymu zazwyczaj umożliwia wcześniejsze wykrycie zagrożenia, ale może być bardziej podatna na parę, pył i aerozole. Czujki ciepła stosuje się tam, gdzie dym występuje w normalnych warunkach albo jego detekcja byłaby niepraktyczna.
Czy system SAP może powiadamiać straż pożarną?
Tak. Służy do tego system transmisji alarmów pożarowych i sygnałów uszkodzeniowych. Dla obiektów objętych obowiązkowym SSP połączenie z PSP jest wymagane, jeżeli nie działa w nich własna jednostka ratownicza. Konieczne jest spełnienie warunków organizacyjno-technicznych właściwej komendy. Sama obecność odpowiedniego wyjścia w centrali nie oznacza, że obiekt ma aktywne i uzgodnione połączenie ze strażą pożarną.
Czy można rozbudować istniejącą instalację sygnalizacji pożaru?
Tak, jeżeli centrala ma wystarczającą pojemność, a nowe urządzenia są kompatybilne z istniejącym systemem. Prace należy poprzedzić inwentaryzacją instalacji, zasilania, dokumentacji i powiązanych sterowań. Rozbudowa może wymagać aktualizacji projektu, scenariusza pożarowego, konfiguracji centrali oraz dokumentacji powykonawczej. Po jej zakończeniu trzeba przeprowadzić próby urządzeń i wszystkich współpracujących instalacji. W przypadku starego lub niewspieranego systemu bardziej racjonalna może być częściowa albo całkowita modernizacja.
